HD-100 架空線小電流接地故障定位儀
本設備適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
主頁 > 產品中心 >
本設備適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
? ?HD-100架空線小電流接地故障定位儀，適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行定位。

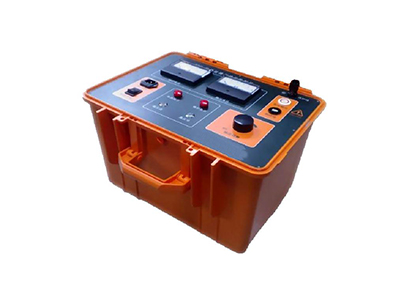

? ?HD-100是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可先進行粗略分段，再去定點，從而快速確定故障位置。
產品特點
? 1、適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
? 2、在線路停運后進行定位，特別適用于有電纜分支的故障線路。
? 3、施加高壓信號使故障重現，電流信號穩定，易于檢測。
? 4、超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。
? 5、發射機安全特性：高壓啟動閉鎖功能、輸出允許直接短路。

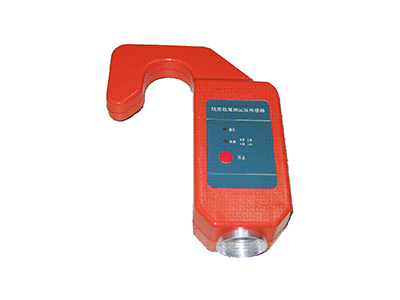

? 6、傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。
? 7、傳感器和接收機無線通訊傳輸，安全。
? 8、發射機可使用市電、發電機供電，傳感器和接收機干電池供電。
? 9、發射機體積小，重量輕；傳感器為體積重量至小化設計，方便沿線掛接；接收機為手持式設計。
? 10、接收機采用大屏幕液晶顯示器，顯示傳感器狀態、電流波形和電流值。
產品參數
| 定位精度? | 0.2米 |
| 發射機輸出特性 | ? (1)? 輸出頻率1Hz? |
|
? (2)??開路電壓： 基波有效值0~2800V，?
? ? ?（脈動直流，峰值8kV，相當于10kV線路的相電壓峰值）
|
|
| ? (3)??短路電流：基波有效值0~35mA（脈動直流，峰值100mA）? | |
| 傳感器與接收機的無線通訊距離 | 不小于30m? |
| 發射機電源 | AC 220V市電，可接發電機（輸出功率≥1500W）? |
| 發射機功率 | 至高功率900W |
| 傳感器電源 | 3節7號堿性干電池 |
| 接收機電源 | 5節5號堿性干電池 |
| 體積 | 發射機455×335×310mm；傳感器180×100×35mm；接收機205 ×100×35mm |
| 質量 | 發射機15kg；傳感器0.45kg；接收機0.45 kg? |
| 使用條件 | 溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m? |
