產品概述
? ? ? 單片機型三相繼電保護測試儀，適用于 10KV/35KV 保護調試。手提便攜式繼電保護測試儀，體積小。
產品特點
? ? ? ?HDJB-702微機繼電保護測試儀又稱三相微機繼電保護測試儀及三相微機繼電保護校驗儀，三相微機繼電保護測試儀是繼電保護專用電力測試儀。三相微機繼電保護測試儀具有4相電壓3相電流輸出,適用于各種類型繼電保護裝置試驗.三相微機繼電保護測試儀每相電壓可輸出120V,每相電流30A，電流三并可輸出90A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓， 或任意某一電壓值的情況輸出。
? ? ? ?HDJB-702微機繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿))的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。

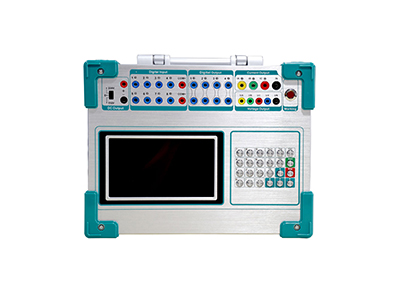

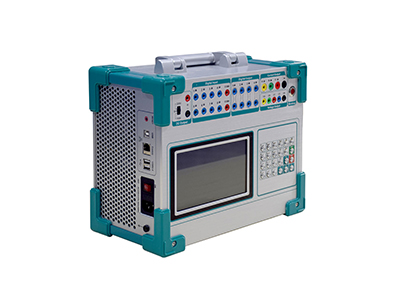

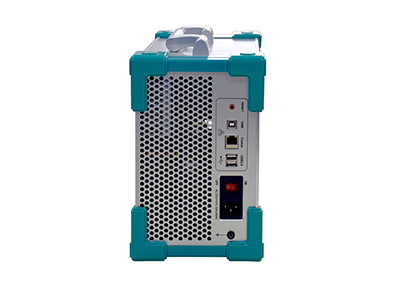

? ? ? ?該三相微機繼電保護測試儀采用高性能ARM加DDS控制方式，裝置面板帶有320*240寸液晶顯示屏、旋轉編碼器和按鍵的方式，不用外接鼠標或鍵盤就可直接使用。裝置背板設有USB口、通信口等，可方便地進行數據存取、數據通信和進行軟件升級等。
? ? ? ?該三相微機繼電保護測試儀在試驗的全過程及試驗結果均液晶屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由觸摸板和面板鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。三相微機繼電保護測試儀是繼保測試工作者得心應手的好工具.
產品參數
1．交流電流源
| 單相電流輸出（有效值） | 0–30A/相，精度：0.5% ?±5mA |
| 三相并聯輸出(有效值) | 0–90A/三相同相位并聯輸出 |
| 相電流長時間允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 200VA |
| 三相并聯電流最大輸出功率 | 600VA |
| 三并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0–500Hz，精度0.001Hz |
| 相位 | 0–360°，精度0.1° |
2．直流電流源
| 直流電流輸出 | 0–±10A/相，精度：0.5% ?±5mA |
3．交流電壓源
| 單相電壓輸出（有效值） | 0–120V/相，精度：0.5% ?±5mV |
| 線電壓輸出（有效值） | 0–240V |
| 相電壓/線電壓輸出功率 | 70VA/90VA |
| 頻率范圍 | 0–500Hz，精度：0.01Hz |
| 相位 | 0–360°，精度：0.1° |
4．直流電壓源
| 單相電壓輸出幅值 | 0–±160V，精度：0.5% ?±5mV |
| 線電壓輸出幅值 | 0–±320V |
| 相電壓/線電壓輸出功率 | 70VA/90VA |
5．開關量端子
| 開關量輸入端子 | 8對 |
| 空接點 | 1–20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號
有源接點：0-250V DC |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
6．其他
| 時間范圍 | 1ms–9999s，測量精度：1ms |
| 手提系列單機體積重量 | 體積 320 x 168 x 250mm3，約12.5Kg |
| 電源 | AC220V±10%，50Hz，10A |
7．交流電流工作時間
| 10A≥工作電流 | 工作時間＞60分鐘 |
| 20A≥工作電流≥10A | 工作時間＞70S |
| 30A≥工作電流≥20A | 工作時間＞15S |
| 工作電流≥30A | 工作時間＞5S |
