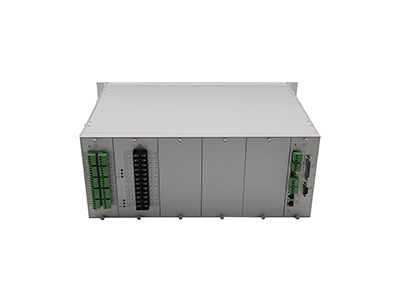

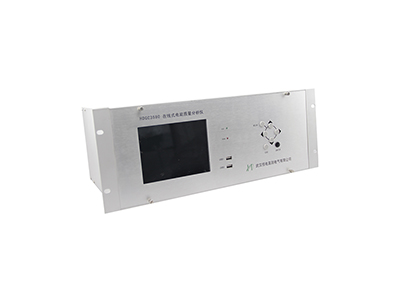

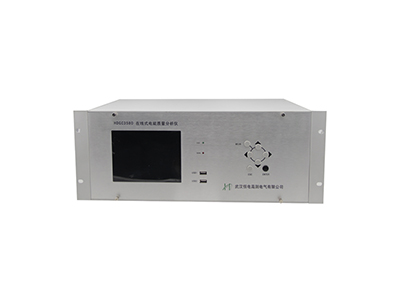

HDGC3580 電能質量在線監測裝置
可監測基波、諧波有效值，諧波的含有 率、總畸變率，相移功率因數，基波功率、電壓偏差，相電壓不平衡度、正序、負序、零序，電網頻率，波動與閃變，驟升、驟降、短時中斷 ，諧波功能
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
主頁 > 產品中心 >
可監測基波、諧波有效值，諧波的含有 率、總畸變率，相移功率因數，基波功率、電壓偏差，相電壓不平衡度、正序、負序、零序，電網頻率，波動與閃變，驟升、驟降、短時中斷 ，諧波功能
? ? ? ?HDGC3580電能質量在線監測裝置可監測基波、諧波有效值，諧波的含有 率、總畸變率，相移功率因數，基波功率、電壓偏差，相電壓不平衡度、正序、負序、零序，電網頻率，波動與閃變，驟升、驟降、短時中斷 ，諧波功能測量，能質量超標波形記錄等。
產品特點
? ? ? ?1、大液晶顯示。
? ? ? ?2、電能質量監測儀（集中式）采用工控板+ 采集板。
? ? ? ?3、多DSP設計可實現多通道測量。
? ? ? ?4、單臺儀器至大可擴充到8組相電壓，8組三相電流。
產品功能
? ? ? ?1、電流真有效值、基波有效值、2～63次諧波有效值。
? ? ? ?2、電壓2～63次諧波的含有率、總畸變率。
? ? ? ?3、功率因數、相移功率因數。
? ? ? ?4、基波視在功率、基波有功功率、基波無功功率。
? ? ? ?5、電壓偏差。
? ? ? ?6、三相電壓不平衡度、正序、負序、零序。
? ? ? ?7、電網頻率。
? ? ? ?8、電壓波動與閃變值（長期閃變值（Plt）、短期閃變值（Pst））。
? ? ? ?9、電壓驟升、驟降、短時中斷。
? ? ? ?10、間諧波功能測量。
? ? ? ?11、電能質量超標波形記錄。
產品參數
| 頻率測量范圍 ? |
48~52Hz，中心頻率50Hz | |
| 頻率測量條件 ? |
信號基波分量不小于80%F.S. | |
| 頻率測量誤差 ? |
0.01Hz | |
| 測量范圍 | 額定交流電壓 ? |
10V~450V(可根據要求定制) |
| 額定交流電流 ? |
AC 200mA~5A或AC 50mA~1A?(可根據要求定制) | |
| 基波電壓允許誤差 ? |
≤0.2%F.S. | |
| 基波電流允許誤差 ? |
≤0.5%F.S. | |
| 輸入電流量程 ? |
10Arms,5Arms | |
| 三相電壓不平衡 ? |
≤0.2% | |
| 電壓諧波總畸變率 ? |
≤0.2% | |
| 基波電壓(電流)之間相位差的測量誤差 ? |
≤0.5° | |
| 同次諧波電壓和諧波電流相位差測量誤差 ? |
≤0.5° | |
| 諧波測量精度 ? |
符合GB/T14543-93規定A級測量精度 | |
| 單通道采樣率 ? |
12.8K | |
| 通訊接口 ? |
RJ45,GPRS,RS485,RS232 | |
